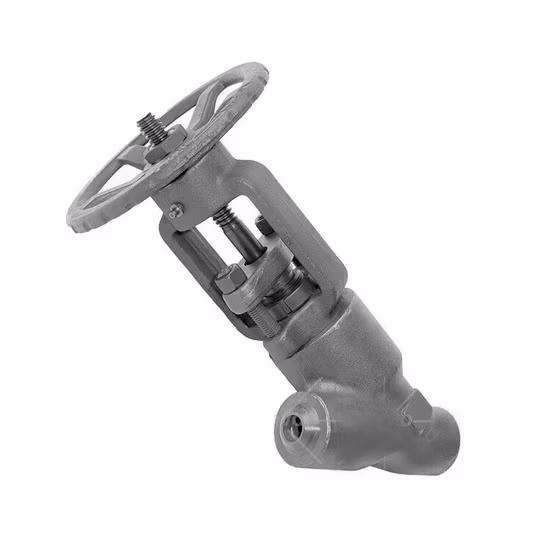

Válvula de globo tipo Y motorizada con sello de presión ANSI (GAJ965)

Información básica

N º de Modelo.	GAJ965
Tamaño	2"-14"
Presión	Alta presión
Paquete de transporte	Estuche de madera contrachapada
Especificación	ISO 9001
Marca comercial	GOOLE, OEM
Origen	China (continental)
Código hs	8481804090
Capacidad de producción	5000PCS/año

Descripción del Producto

1. Fabricación de diseño según ASME B16.34 o E101.
2. Cara a cara De acuerdo con B16.10 o E101.
3. El extremo de la conexión cumple con ASME B16.25 o los requisitos del usuario.
4. Comprobación y prueba de válvulas De acuerdo con ASME B16.34 o E101.

Piezas y materiales principales.

Cuerpo	Capó	Charla	Asiento	Provenir	Embalaje	Medio	Temperatura máx.
WCB	WCB	25+Stellite12	25+D507Mo	25Cr2Mo1VA	Grafito expandido	Agua. Vapor, Aceite	425
WC6	WC6	25Cr2Mo1VA+Stellite12	25Cr2Mo1VA+Stellite6	25Cr2Mo1VA	Grafito expandido	Agua. Vapor, Aceite	540
WC9	WC9	25Cr2Mo1VA+Stellite12	25Cr2Mo1VA+Stellite6	25Cr2Mo1VA	Grafito expandido	Agua. Vapor, Aceite	570

Dimensiones externas principales:

Diámetro nominal NPS (pulgadas)	Principales dimensiones externas y de conexión (mm)
	d	L	bajo	H	Hacer	L1	L2
J965Y-1500Lb
3	64	368	140	990	305	410	565
4	84	457	170	990	305	420	654
5	100	533	185	1115	305	420	654
6	126	610	190	1763	457	440	688
8	158	762	262	2026	457	440	688
J965Y-2000Lb
4	80	457	170	990	305	420	654
5	96	533	185	1115	305	420	654
6	118	610	190	1423	457	440	688
8	148	762	262	1615	457	440	688
10	180	914	300	2240	610	715
12	222	1041	360	2490	610	715
J965Y-2500Lb
2	38	310	120	810	305	400	555
2 1/2	46	340	130	895	305	400	555
3	54	390	140	985	305	410	565
4	70	480	170	990	305	420	654
5	86	580	185	1115	305	420	654
6	104	630	200	1280	457	440	688
8	130	770	260	1615	457	440	688
10	162	930	300	1930	610	690
12	210	1060	360	2240	610	715
14	234	1160	395	2420	610	715
J965Y-3500Lb
3	48	470	150	1005	305	410	565
4	60	550	115	1133	305	410	565
5	74	660	200	1280	305	420	654
6	88	790	230	1320	305	420	654
